Czujnik zbliżeniowy – laserowy MS11-cz

Wersja: z wbudowanym czujnikiem zmierzchu

Kolor: czarny

Najważniejsze cechy

• Produkt polskiej produkcji – wysoka jakość i markowe komponenty gwarantują bezawaryjną pracę i precyzję działania.
• Estetyczny front czujnika wykonany z blachy malowanej proszkowo.
• Regulacja dystansu zadziałania oraz regulacja poziomu natężenia światła, przy jakim czujnik zaczyna wykrywać ruch.
• Szybki i wygodny montaż w puszce FI60 bez użycia śrub – sprężynujące blaszki montażowe.
• Regulacja zasięgu działania: 30 cm – 140 cm.

UWAGA:Kupujesz czujnik sygnałowy – do sterowników cyfrowych.

Opis działania

Czujnik przystosowany jest do wykrywania osoby wchodzącej na schody bądź przechodzącej korytarzem.
Wykorzystuje sensor odbiciowy firmy Sharp, dzięki czemu jego działanie jest niezawodne i precyzyjne.
Czujnik emituje niewidzialną wiązkę, której przecięcie powoduje jego zadziałanie. Nie są wymagane jakiekolwiek
lusterka naprzeciwko czujnika. Wykrywane są obiekty jedynie na wprost (wąski kąt).

Wyjście czujnika jest typu otwarty kolektor, a stan niski jest stanem aktywnym.

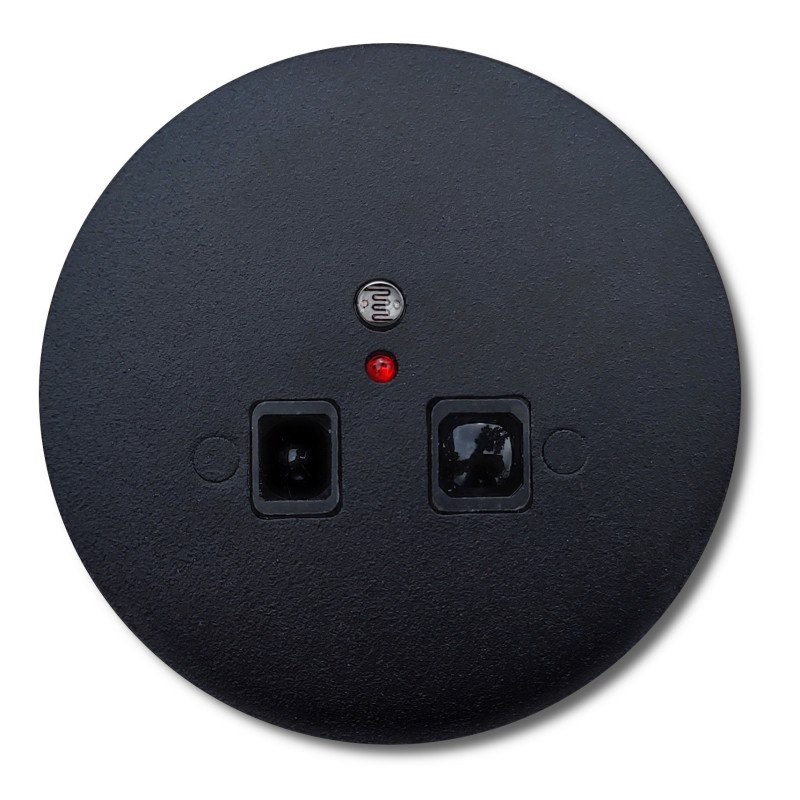

Oznacza to, że na wyjściu pojawia się masa, kiedy czujnik wykryje obiekt. Jednocześnie zaświeci się czerwona
dioda z przodu czujnika. Nie wolno zwierać wyjścia czujnika do plusa zasilania.

Czujnik występuje w wersji białej, czarnej lub ciemno grafitowej.

Regulacja odległości działania

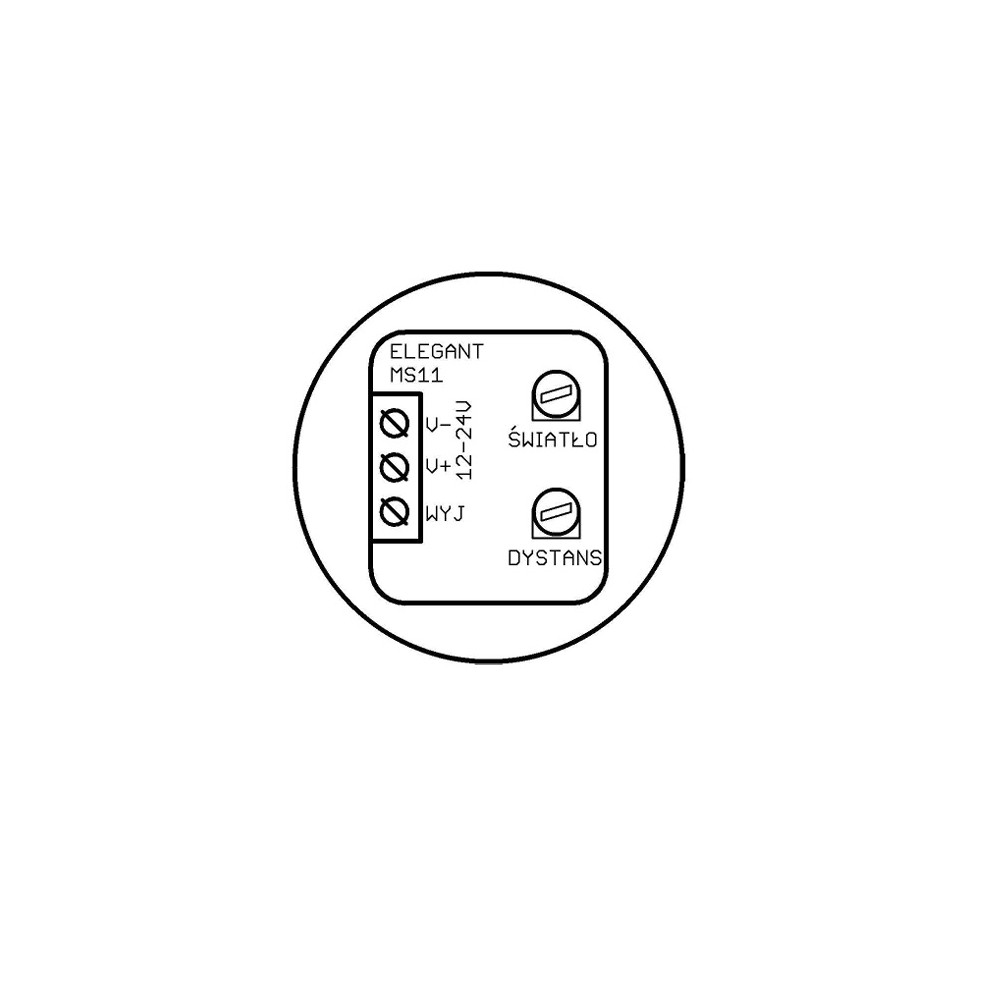

Za pomocą małego płaskiego śrubokręta obracać delikatnie potencjometrem opisanym DYSTANS
z tyłu urządzenia. Kręcąc w prawo zwiększamy czułość – czujnik będzie wykrywał obiekty z większej odległości.
Uwaga: ustawienie zbyt dużej czułości może powodować ciągłe wyzwalanie włącznika.

Regulacja światła

Za pomocą małego płaskiego śrubokręta obracać delikatnie potencjometrem opisanym ŚWIATŁO
z tyłu czujnika. Kręcąc w prawo zwiększamy poziom natężenia światła, przy którym czujnik zacznie reagować
(będzie reagować, gdy będzie jaśniej). Przekręcając potencjometr maksymalnie w prawo, czujnik będzie reagować
przy każdym natężeniu światła. Przy takim ustawieniu czerwona dioda NIE będzie się żarzyć.

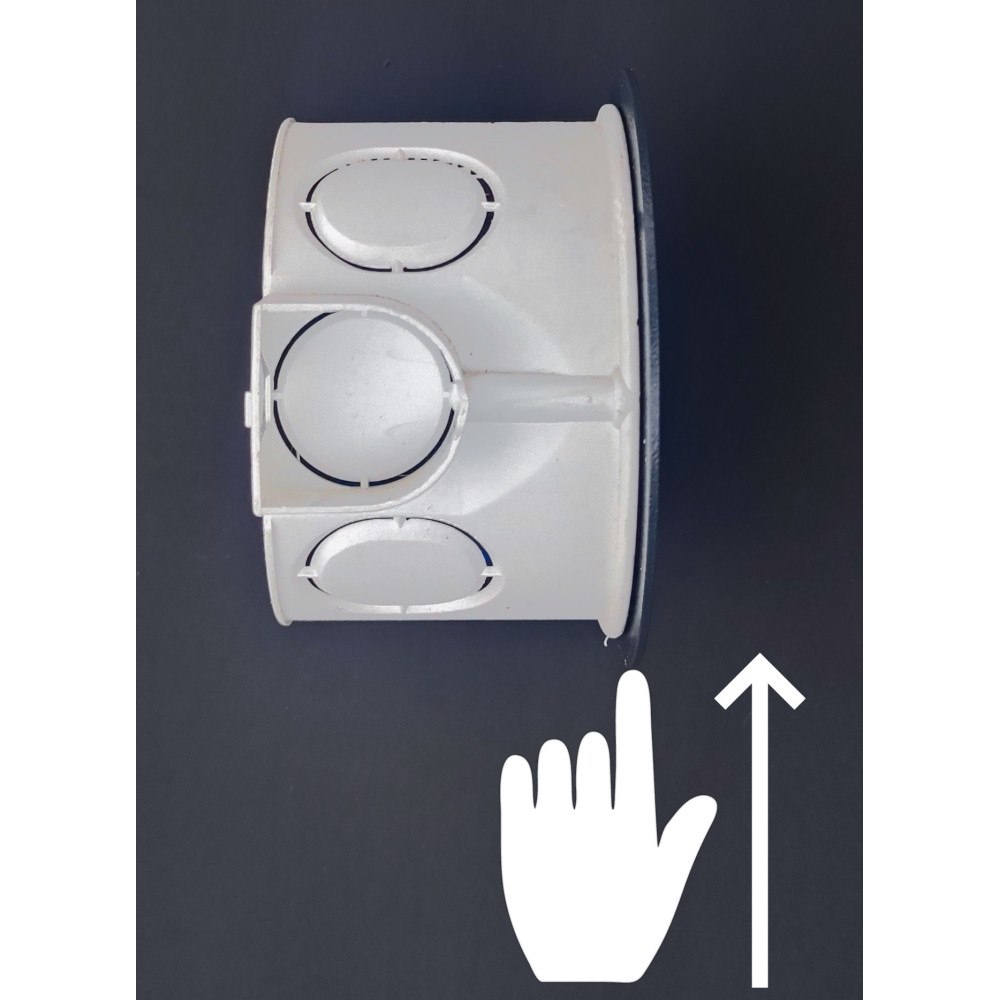

Montaż i demontaż w puszce podtynkowej

Produkt wyposażony jest w sprężynujące blaszki, dzięki którym możliwy jest prosty montaż bez użycia narzędzi.
Wystarczy wsunąć czujnik do puszki podtynkowej, aby znajdujące się po bokach blaszki zablokowały urządzenie w puszce.

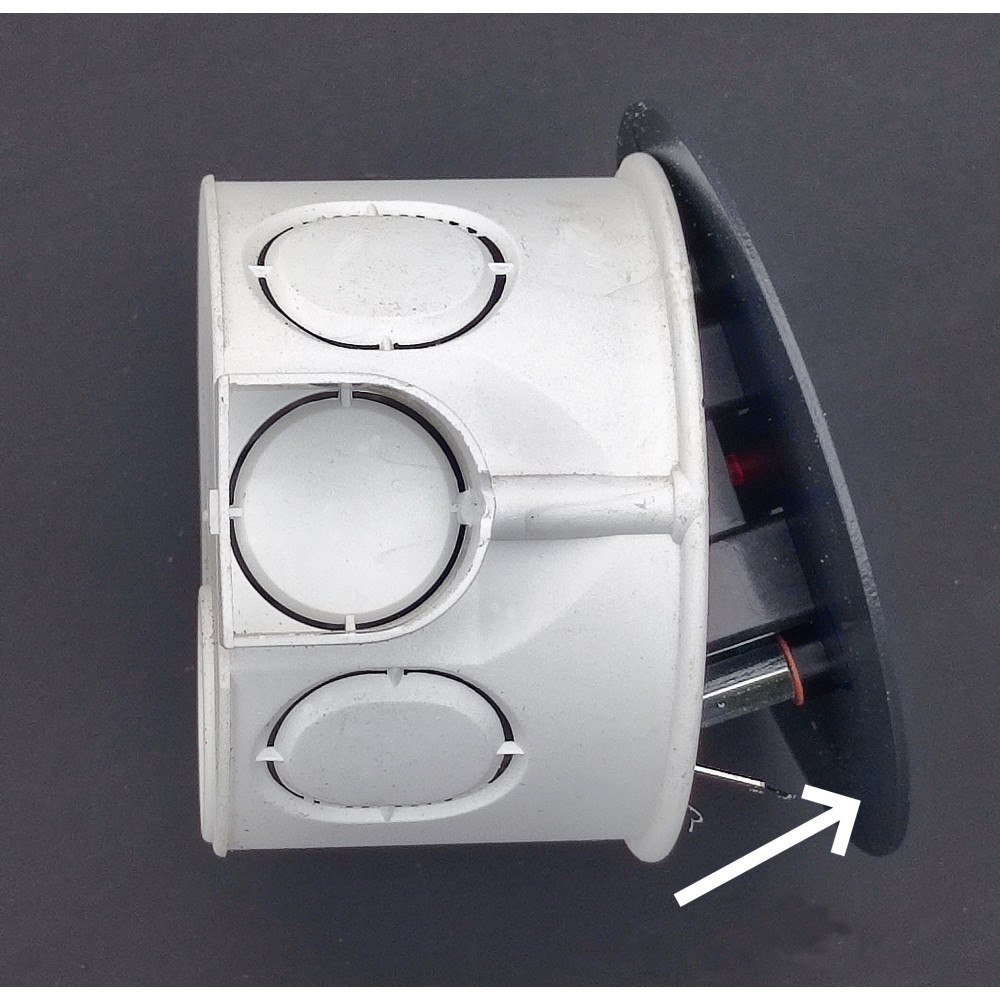

Aby wyjąć urządzenie, należy najpierw przesunąć je w bok tak, aby docisnąć jedną z blaszek, a następnie odchylić
(zgodnie z instrukcją/rysunkiem producenta).

Dane techniczne

• Napięcie zasilania: 12–24V
• Wymiary (średnica x głębokość): 75 x 35 mm
• Maksymalna odległość wykrywanych obiektów: 140 cm
• Minimalna odległość wykrywanych obiektów: 30 cm
• Rodzaj frontu: metalowy, malowany proszkowo w kolorze ciemny grafit
• Wbudowany czujnik zmierzchu: TAK
• Kąt wykrywanych obiektów: tylko obiekty na wprost czujnika
• Obciążalność: 50 mA
• Temperatura otoczenia: od +1°C do +40°C
• Wilgotność względna: od 30% do 75%

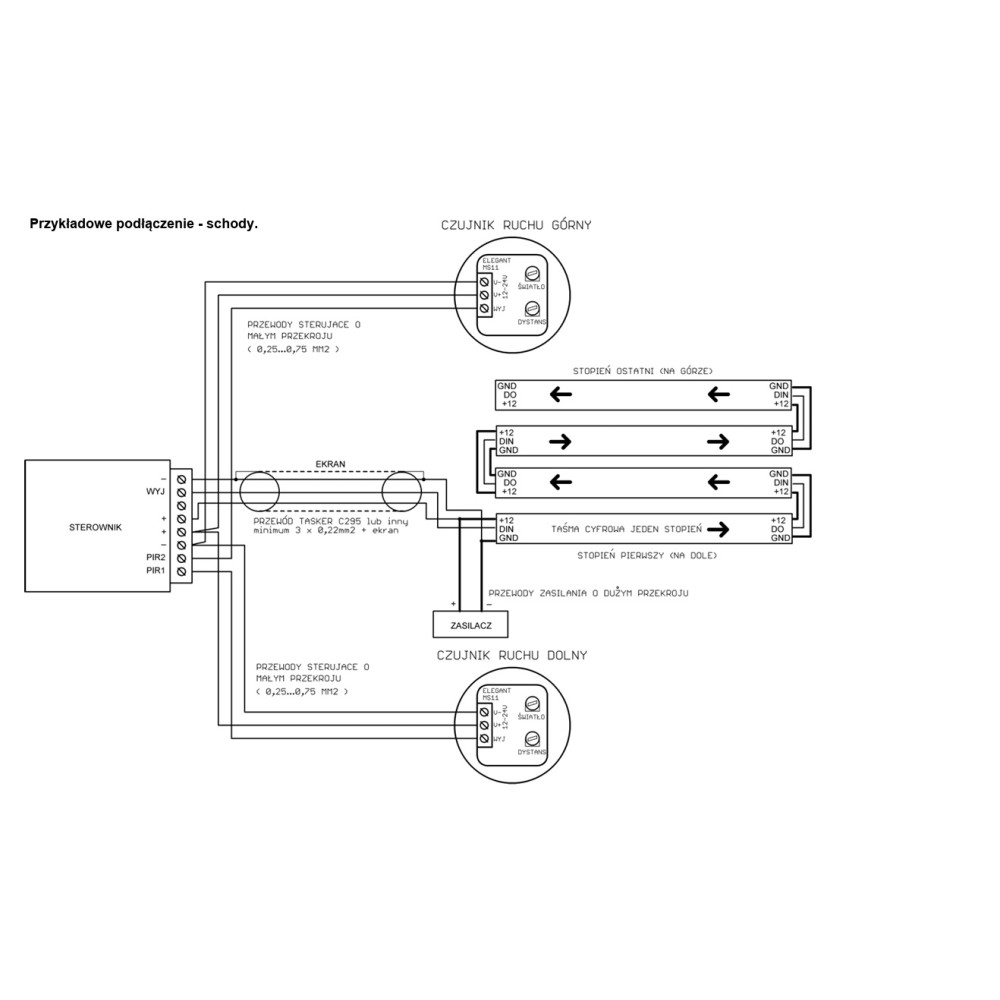

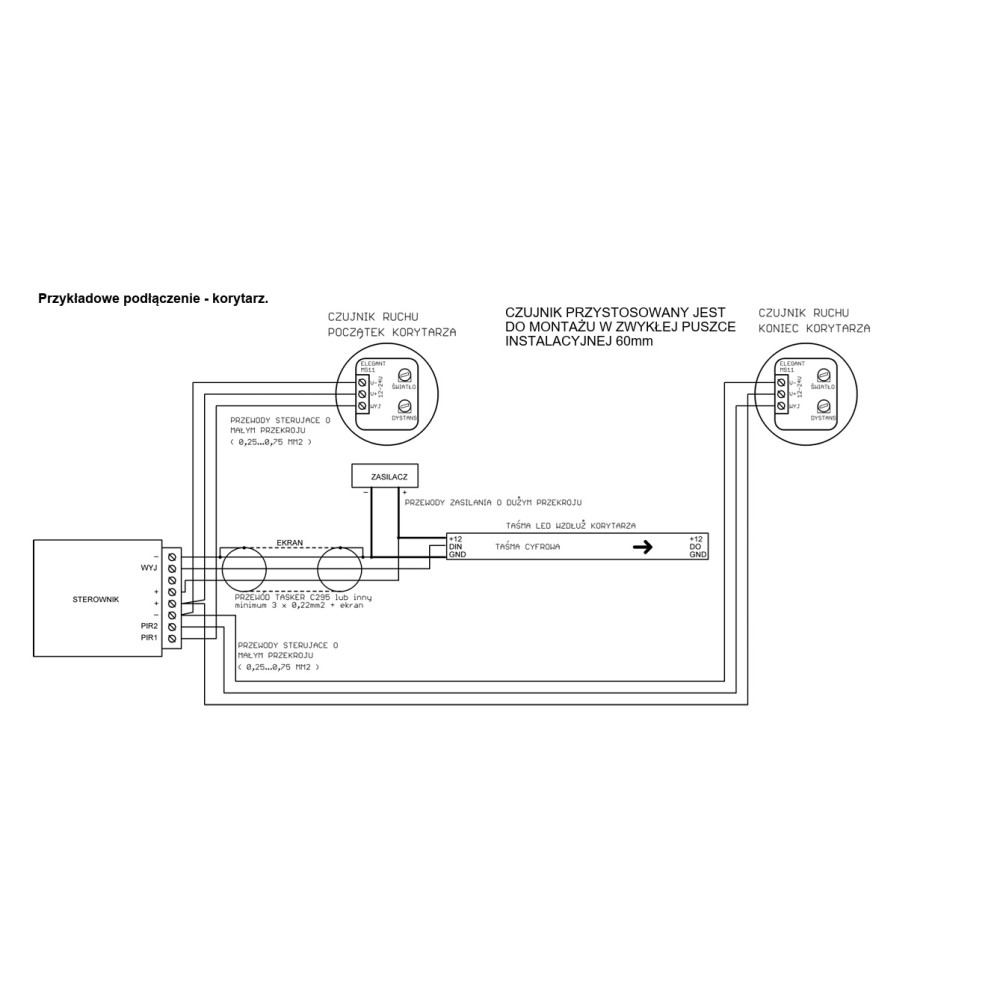

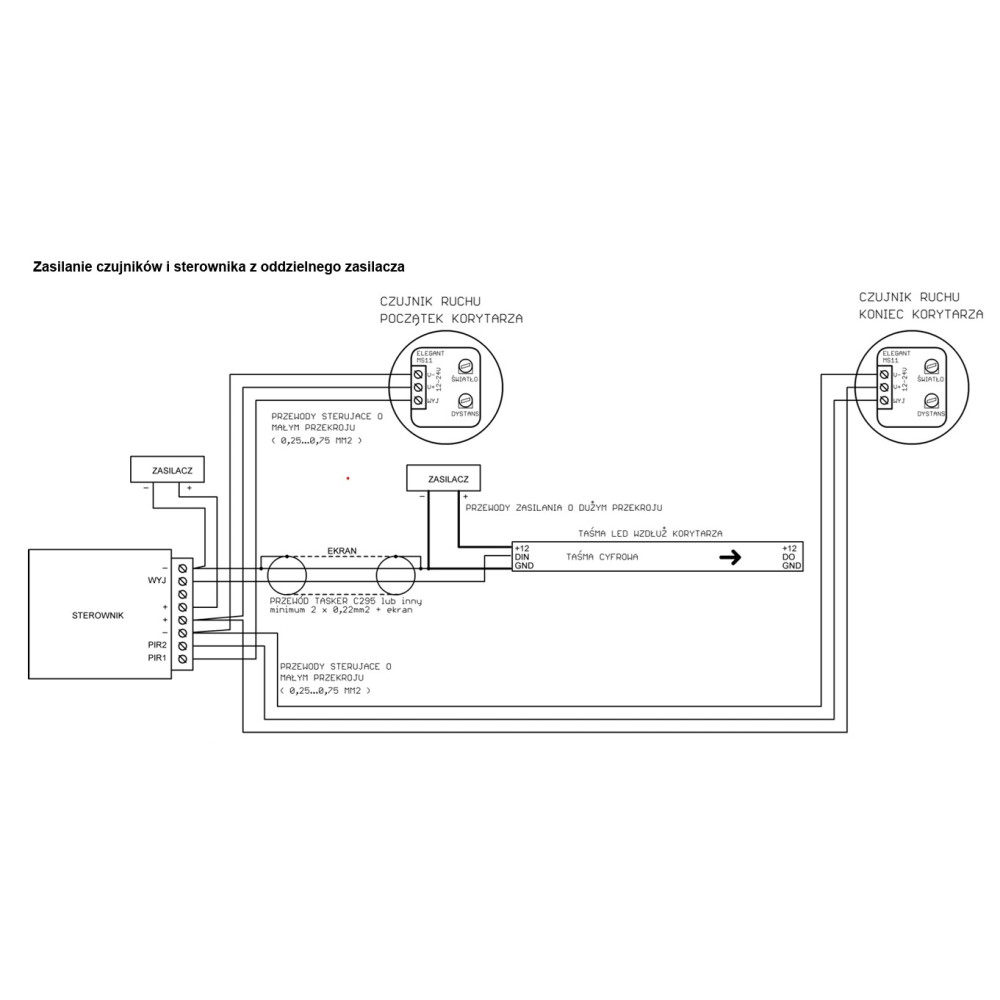

Współpraca (kompatybilność)

Czujnik MS11 współpracuje z następującymi produktami:

Sterowniki schodowo-korytarzowe

• F20A, F22S, F22TA, F24, F24T, F25, F220, F420, F40

Sterowniki korytarzowe

• F26, F27, F28S, F28T, F29, F29T, F46

Sterowniki sekwencyjne

• F106, F107, F108S, F108T, F109, F109T
