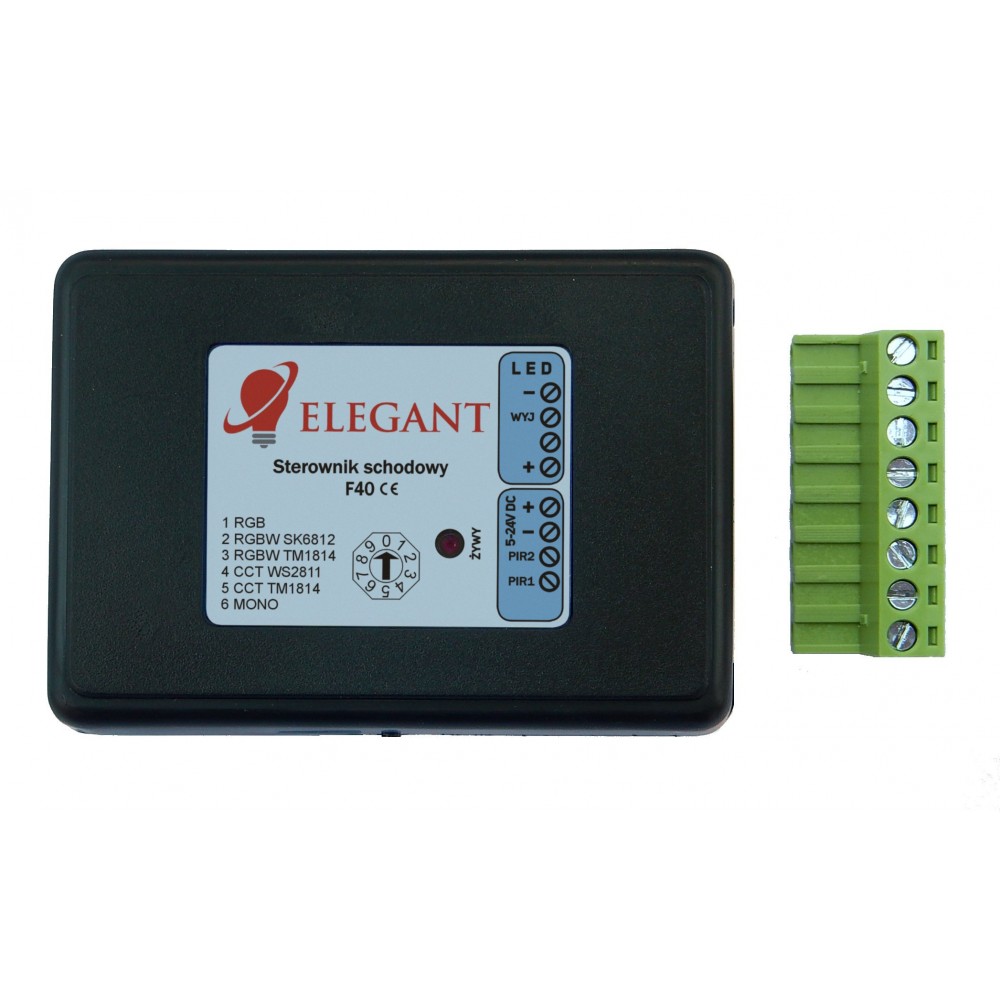

Sterownik schodowo-korytarzowy F40

Sterownik schodowo-korytarzowy F40 umożliwia uzyskanie efektu animowanego (rozwijającego się)

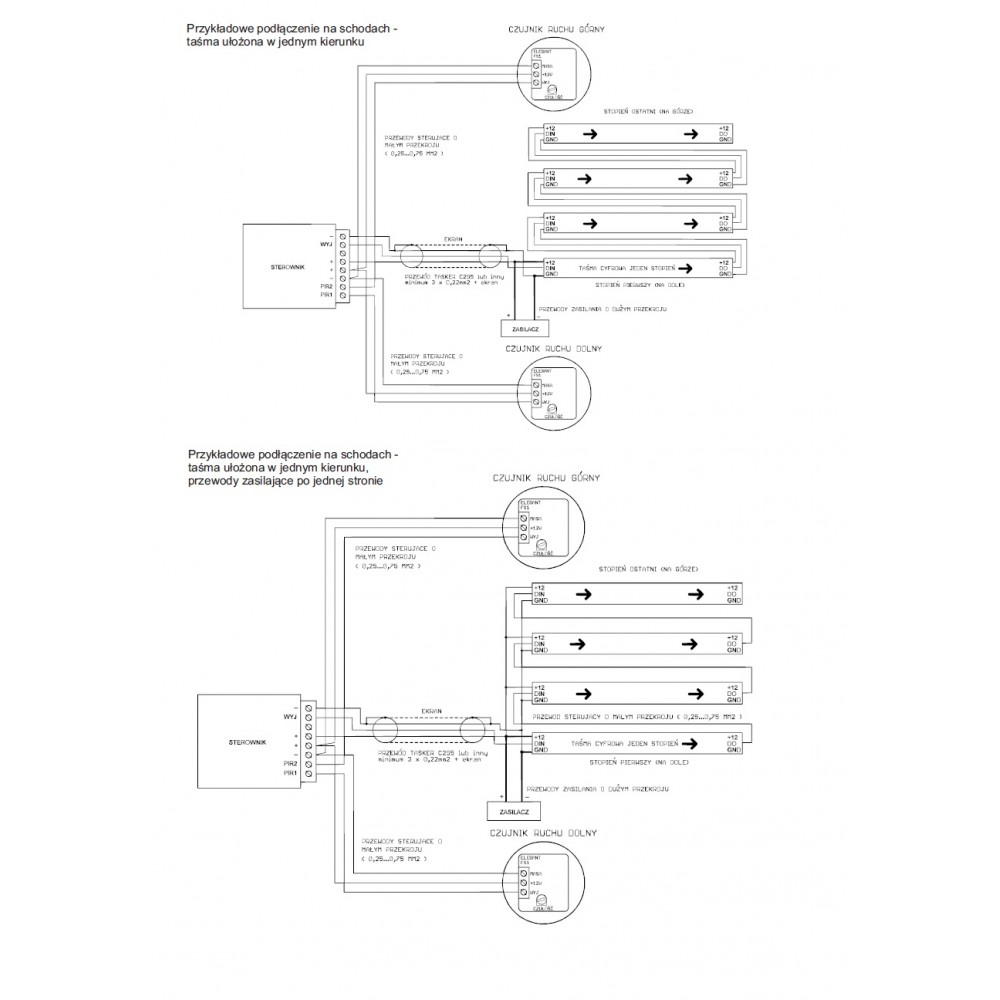

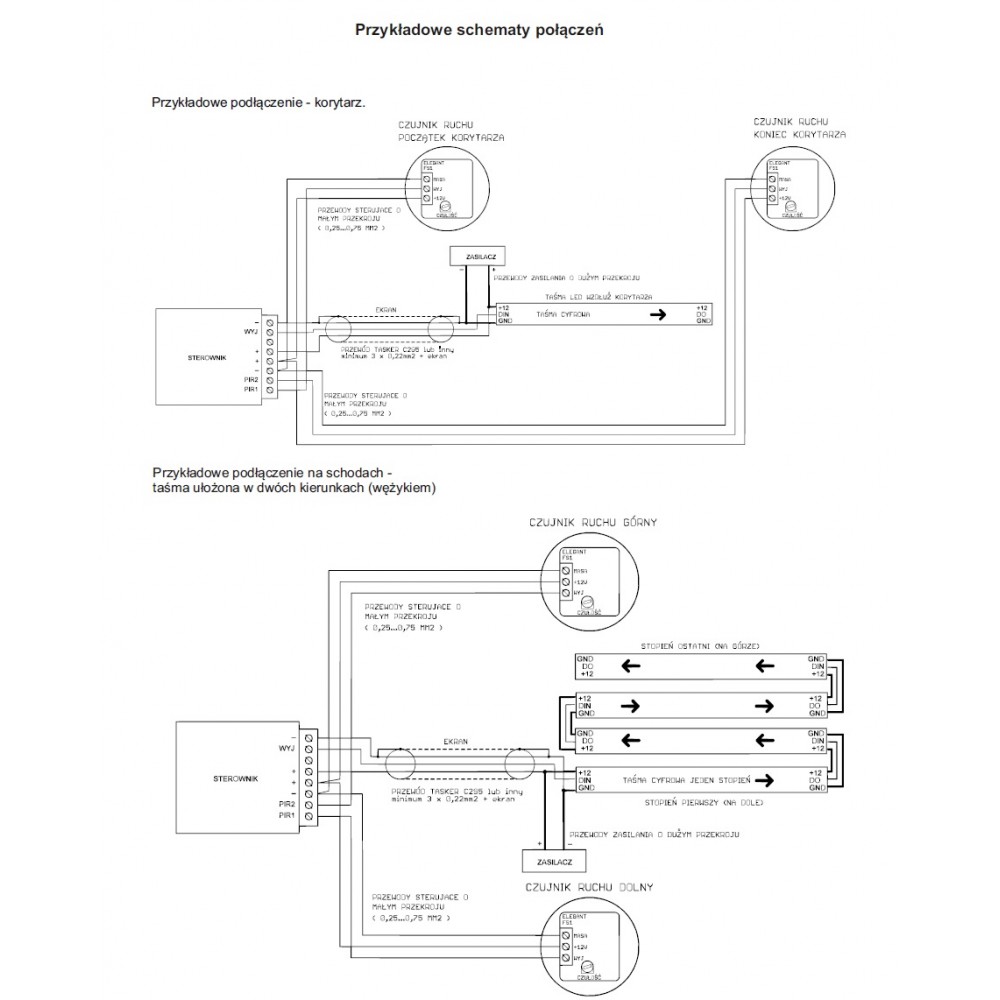

podświetlenia korytarza bądź stopni schodów. Sterownik współpracuje z odbiciowymi czujnikami ruchu
(np. typu FS1), które służą do wykrycia osoby wchodzącej po schodach bądź przechodzącej korytarzem.
Obecność człowieka wyzwala animację, która rozwija się zgodnie z kierunkiem jego poruszania się.
Animacja zwija się po ustawionym czasie. W trybie schodowym sterownik pozwala na uzyskanie 67 efektów,
a w trybie korytarzowym 28 efektów.

Sterownik zaprojektowano tak, aby współpracował z różnego rodzaju układami scalonymi, a co za tym idzie
wieloma rodzajami taśm cyfrowych (RGB, RGBW TM1814, RGBW SK6812, CCT WS2811, CCT TM1814, MONO).

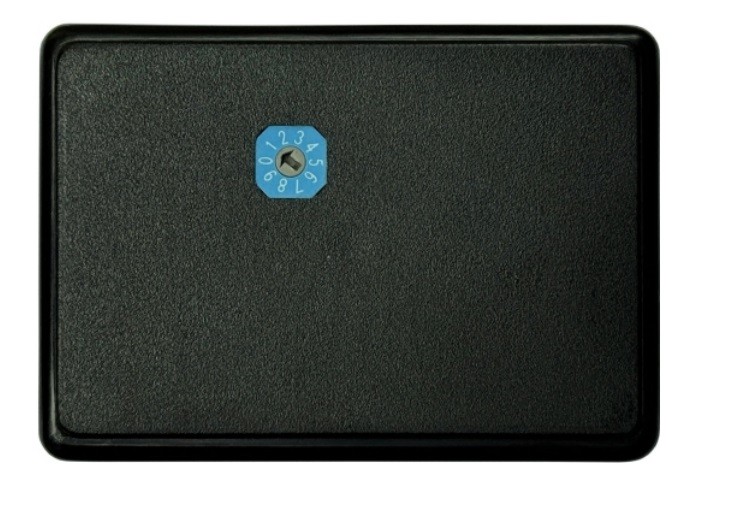

Przed przystąpieniem do pracy należy przy pomocy małego śrubokręta przestawić przełącznik znajdujący się
na spodzie sterownika na odpowiedni typ taśmy LED.

Ustawienia przełącznika (typ taśmy LED)

• 0. RGB+CCT WS2811
• 1. RGB
• 2. RGBW SK6812
• 3. RGBW TM1814
• 4. CCT WS2811
• 5. CCT TM1814
• 6. MONO
• 7. RGB+CCT WS2805

Parametry sterownika schodowo-korytarzowego F40

• Napięcie zasilania: 5…24V
• Wejścia na czujniki: aktywny stan niski, wejścia podciągane do plusa zasilania rezystorami 3,6 kOhm wewnątrz sterownika
• Obsługiwane układy scalone (diody cyfrowe):
  WS2811, WS2812S, WS2812B, WS2812D, WS2813, WS2815, WS2818, PD9823, SK6812,
  TM1803, TM1804, TM1809, TM1814, UCS1903, UCS1909, UCS1912, UCS2903, UCS2909,
  UCS2912, APA104
• Maksymalny prąd LED (zasilanie przez złącze DC 5,5/2,1 mm): 5A
• Maksymalny prąd LED (zasilanie przez złącze śrubowe): 8A
• Wymiary: 60 x 84 x 30 mm

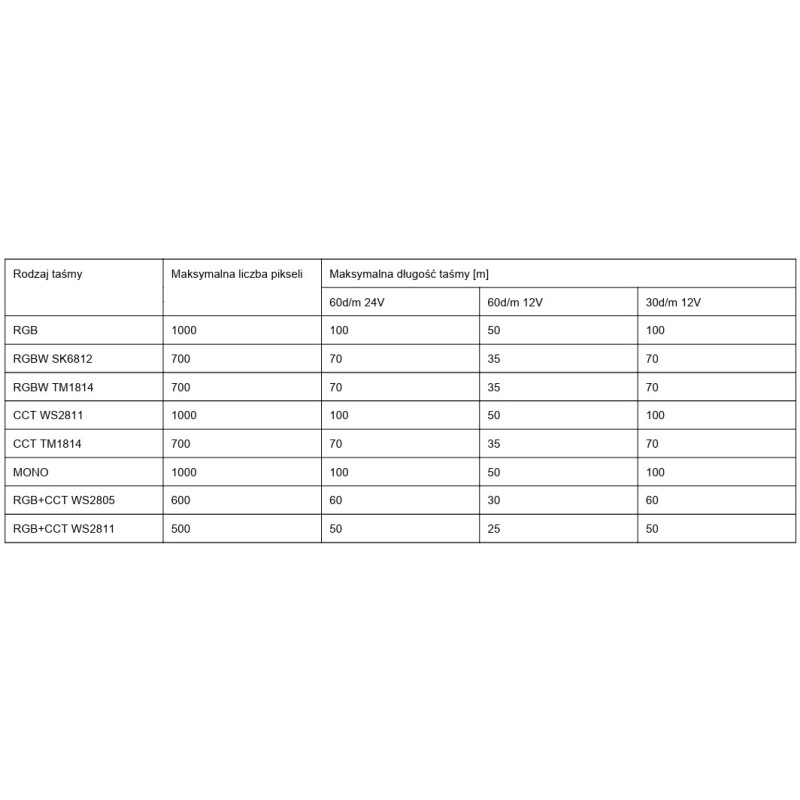

Sterownik schodowo-korytarzowy w zależności od rodzaju taśmy oraz napięcia obsługuje różną ilość pikseli.
