Czujnik zbliżeniowy – laserowy MS24-b

Wersja: z wbudowanym czujnikiem zmierzchu

Kolor:biały

Najważniejsze cechy

• Produkt polskiej produkcji – wysoka jakość i markowe komponenty gwarantują bezawaryjną pracę i precyzję działania.
• Estetyczny front czujnika wykonany z blachy malowanej proszkowo.
• Regulacja dystansu zadziałania oraz regulacja poziomu natężenia światła, przy jakim czujnik zaczyna wykrywać ruch.
• Szybki i wygodny montaż w puszce FI60 bez użycia śrub – sprężynujące blaszki montażowe.
• Regulacja zasięgu działania: 30 cm – 140 cm.

Opis działania

Włącznik zbliżeniowo-zmierzchowy MS124 służy do automatycznego uruchamiania oświetlenia na określony czas.
Przystosowany jest do wykrywania osoby wchodzącej na schody bądź przechodzącej korytarzem.
Włącznik wykorzystuje sensor odbiciowy firmy Sharp, dzięki czemu jego działanie jest niezawodne.

Posiada regulację: czułości zadziałania (odległości na jaką ma reagować), czasu na który zostanie włączone oświetlenie
(od 5 do 90 sekund) oraz poziomu natężenia światła, przy jakim włącznik zaczyna wykrywać ruch.

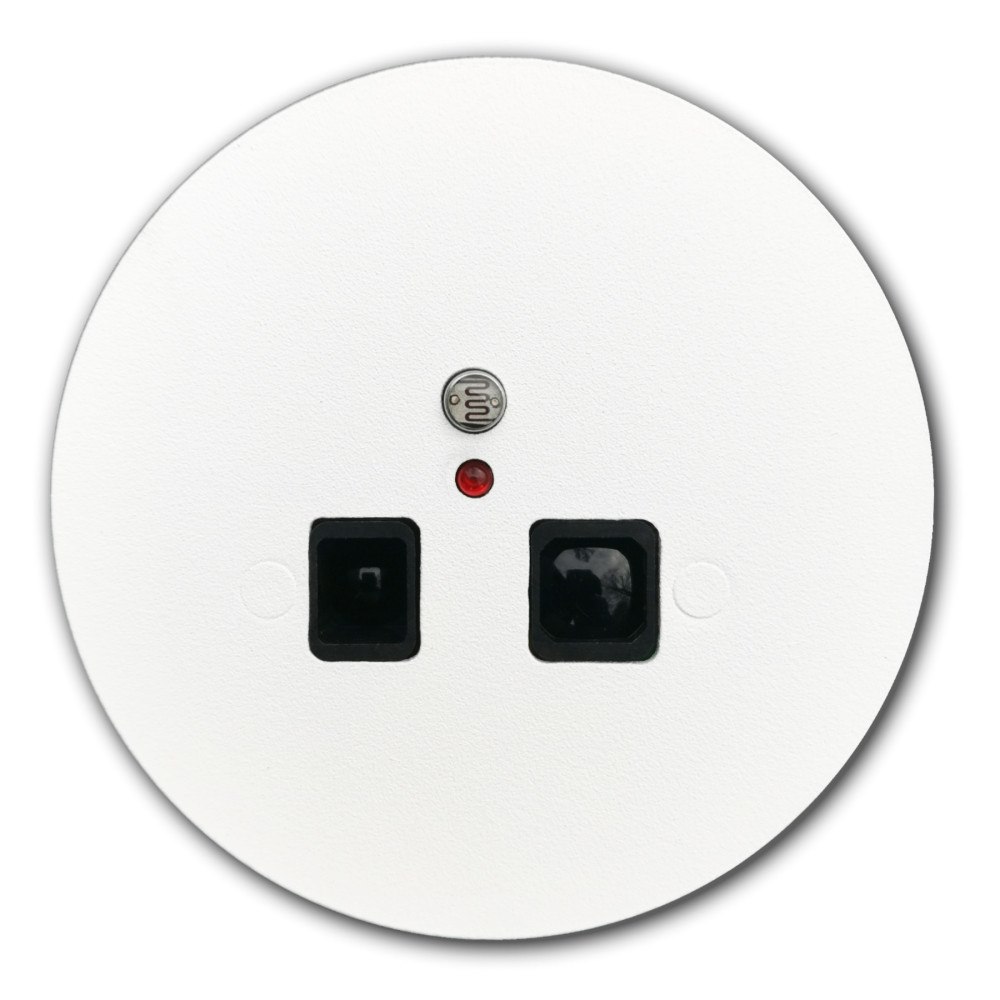

Włącznik jest gotowy do wykrywania ruchu, gdy żarzy się czerwona dioda. Włączanie i wyłączanie oświetlenia przebiega
w sposób płynny (rozjaśnianie i wygaszanie). Urządzenie może współpracować ze wzmacniaczami LED.

Działanie sensora polega na wysłaniu niewidzialnego promienia w kierunku wykrywanego obiektu. Promień odbija się od obiektu
(np. nogi człowieka) i wraca do czujnika, co pozwala na jego wykrycie. Nie są wymagane jakiekolwiek lusterka naprzeciwko czujnika.
Wykrywane są obiekty jedynie na wprost (wąski kąt). Kiedy włącznik wykryje obiekt, zaświeci się jednocześnie czerwona dioda
z przodu czujnika.

Włącznik występuje w wersji białej, czarnej lub ciemno grafitowej.

Regulacja odległości działania

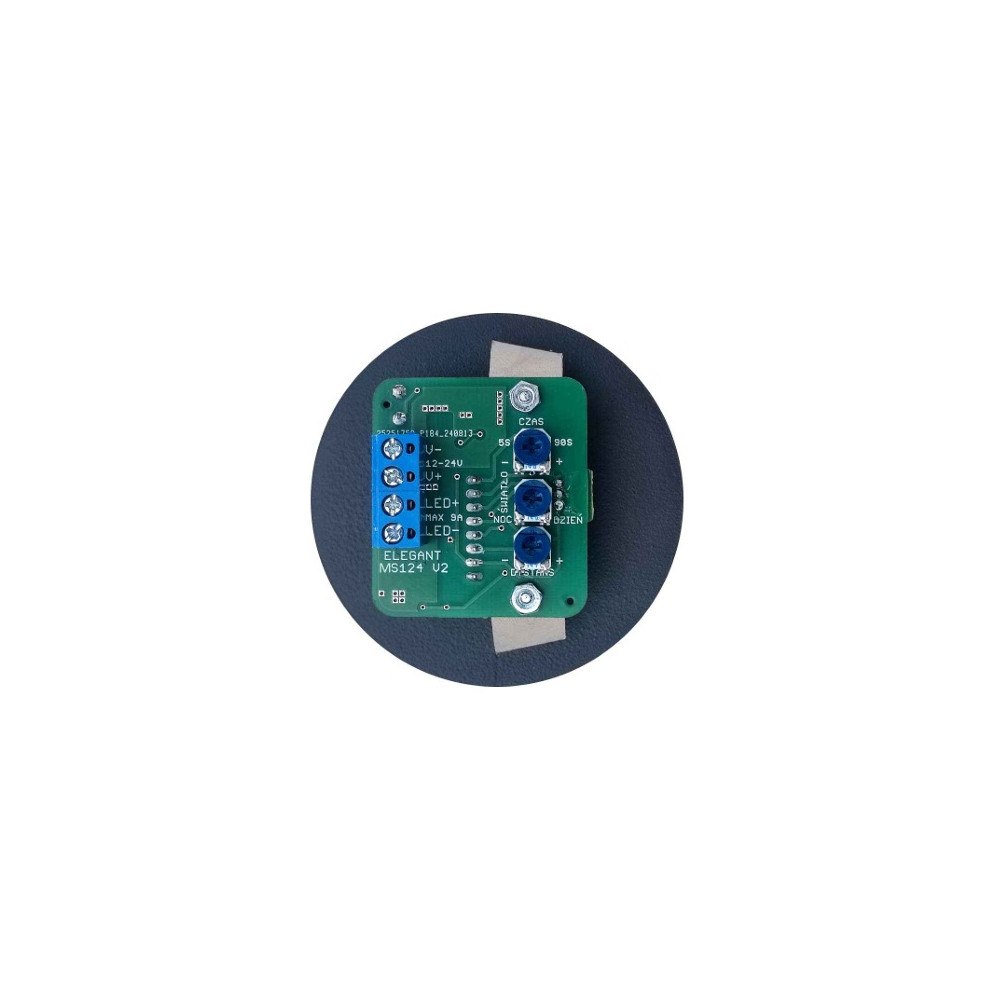

Za pomocą małego płaskiego śrubokręta obracać delikatnie potencjometrem opisanym DYSTANS z tyłu urządzenia.
Kręcąc w prawo zwiększamy czułość – czujnik będzie wykrywał obiekty z większej odległości.
Uwaga: ustawienie zbyt dużej czułości może powodować ciągłe wyzwalanie włącznika.

Regulacja czasu włączenia oświetlenia

Obracać delikatnie potencjometrem opisanym CZAS z tyłu włącznika. Kręcąc w prawo zwiększamy czas,
na jaki włączy się oświetlenie. Zakres regulacji wynosi od 5 do 90 sekund.

Regulacja światła

Za pomocą małego płaskiego śrubokręta obracać delikatnie potencjometrem opisanym ŚWIATŁO z tyłu czujnika.
Kręcąc w prawo zwiększamy poziom natężenia światła, przy którym czujnik zacznie reagować (będzie reagować, gdy będzie jaśniej).
Przekręcając potencjometr maksymalnie w prawo, czujnik będzie reagować przy każdym natężeniu światła.
Przy takim ustawieniu czerwona dioda NIE będzie się żarzyć.

Montaż i demontaż w puszce podtynkowej

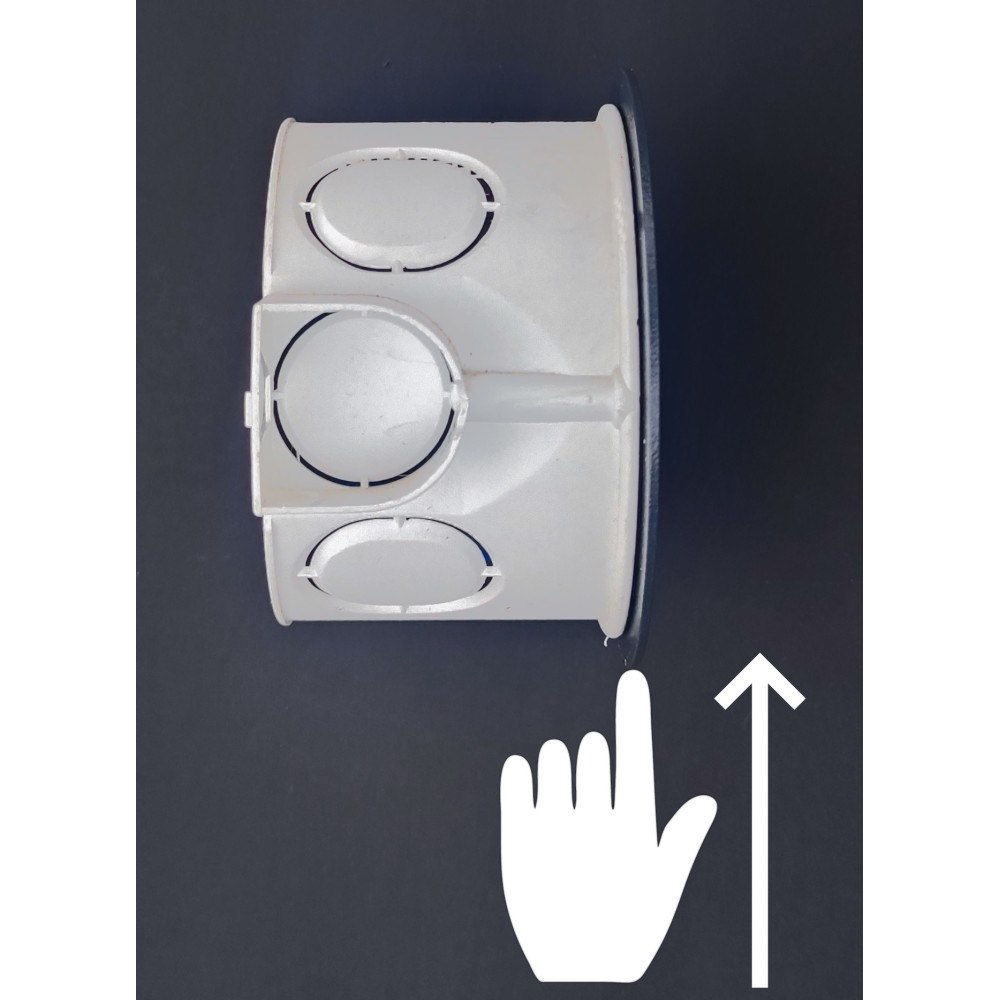

Produkt wyposażony jest w sprężynujące blaszki, dzięki którym możliwy jest prosty montaż bez użycia narzędzi.
Wystarczy wsunąć czujnik do puszki podtynkowej, aby znajdujące się po bokach blaszki zablokowały urządzenie w puszce.

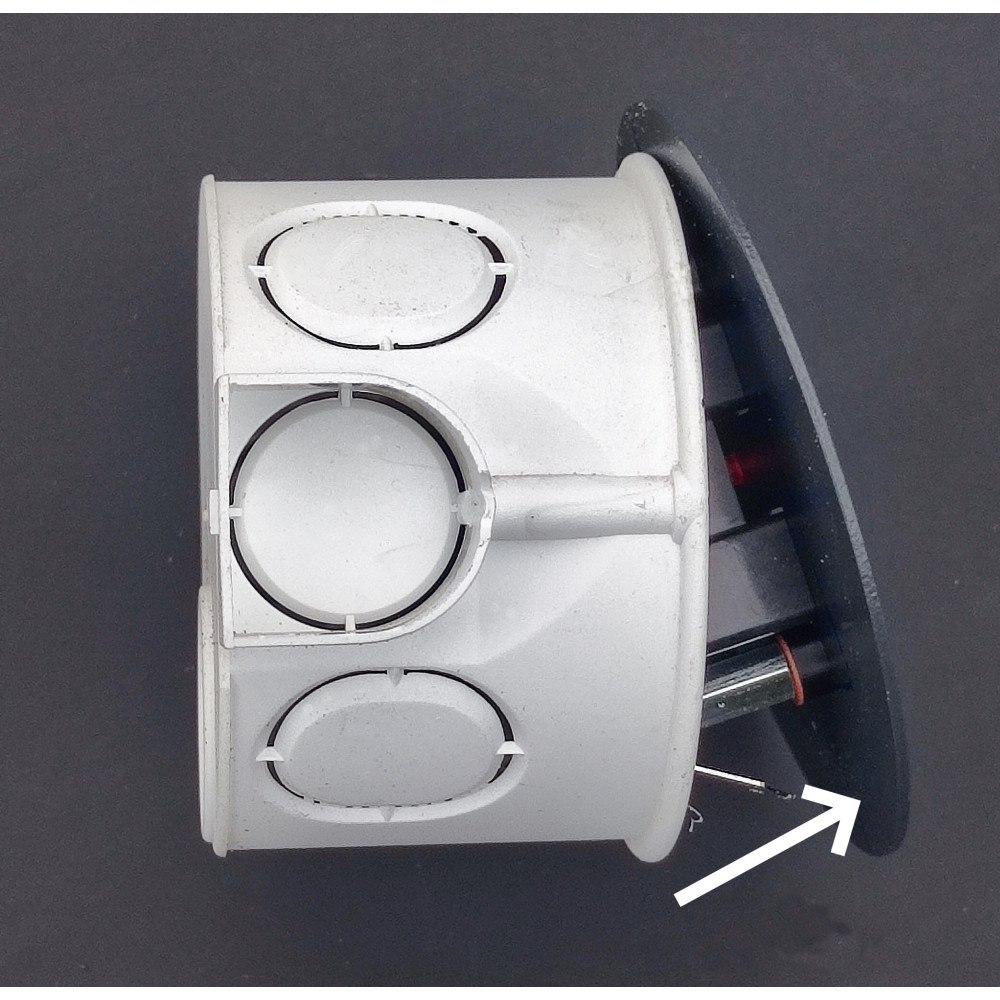

Aby wyjąć urządzenie, należy najpierw przesunąć je w bok tak, aby docisnąć jedną z blaszek, a następnie odchylić
(zgodnie z instrukcją/rysunkiem producenta).

Dane techniczne

• Napięcie zasilania: 12–24V
• Wymiary (średnica x głębokość): 75 x 35 mm
• Maksymalna odległość wykrywanych obiektów: 140 cm
• Minimalna odległość wykrywanych obiektów: 30 cm
• Rodzaj frontu: metalowy, malowany proszkowo w kolorze białym
• Wbudowany czujnik zmierzchu: TAK
• Kąt wykrywanych obiektów: tylko obiekty na wprost czujnika
• Obciążalność: 50 mA
• Temperatura otoczenia: od +1°C do +40°C
• Wilgotność względna: od 30% do 75%
